Diary/2010-5-26

PS/2->68マウス変換の配線の私的メモ

Carpenter Project さんの小さな PS/2->68マウス変換アダプタを愛用しています。

反応も良いし、動きも滑らかで最高の変換アダプタなのですが（自作のは動きが悪いので封印^^;）、引っ張った際に外れて線を切ってしまう・・・というトラブルを時々聞くので、その前に配線を調べておこうと外してみました。

まず、PIC と配線の割り当ては次のようになってました。

 1:赤:5V
 2:白:PS/2側 1番
 3:青:PS/2側 5番
 4:空き
 5:緑:68側3番
 6:黄:68側2番
 7:空き
 8:黒:GND

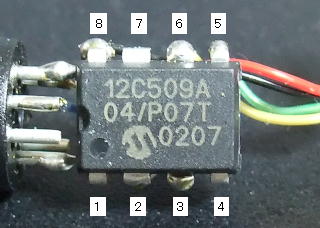

PICのピン番号は次の通り。

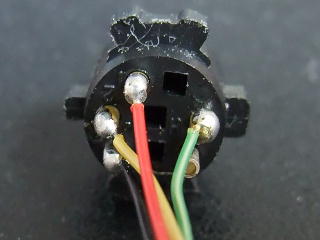

68側は MiniDIN 5pin オスで、半田面から見ると次のようになります。

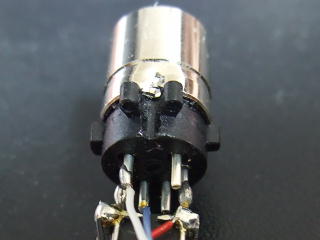

PS/2側は MiniDIN 6pin メスで、半田面から見ると次のようになります。

こうして記録しておけば、きっといつか線を切ってしまった時も安心(^^)

それにしても、なんで Din/miniDin ってピン数によって番号の振り方が違うんでしょ。毎回調べる度にどのピンが何番か悩みます。
